简体中文English

成功案例

您当前位置:首页 >> 成功案例 >> 成功案例
环保型家用装修胶粘剂配方分析
发布时间: 2020-12-28 15:01:34     发布人: 柘大检测

         SBS热塑性弹性是苯乙烯一丁二烯一苯乙烯三嵌段共聚物,又称塑性丁苯橡胶,它既有聚苯乙烯(PS)的溶解性和热塑料,又有顺丁橡胶(PB)的柔韧性和回弹性,具热塑性塑料和硫化橡胶的双重特性。国外早已将SBS用于制备胶粘剂,近些年国内对于SBS类胶粘剂的研究也十分活跃,市场上也能看到以SBS为主料的家用胶粘复膜胶。但这些产品看来都会有一定的有害溶剂。我们经过市场考察和资料查询决定研制一种无苯、无毒、无污染,又能满足用户需要的SBS家用装修胶。



制备试验研究



  胶粘剂的制备

控制反应釜中温度10℃一20℃之间,按重量比将汽油,松节油、SBS加入反应釜搅拌润湿状态后,加入硬脂酸,松香、SBS磁性促进剂、古马龙树脂搅拌均得第一组分,将抗老剂溶于已烷中为第二组分,然后将第一组分和第二组分混合搅拌均匀得到成品。抗老剂1010在120#汽油溶解性弱,先在己烷中溶解,以缩短溶解时间。



测试方法

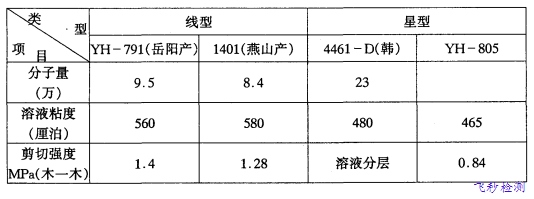

SBS弹性体是SBS胶粘剂的主体材料,它有各种的不同的牌号,其间的不同主要体现在S/B嵌段比,分子量和分子构型三参数上,我们选定市场上几种SBS做对照,其结果如下表1。



上述实验其它配料:溶剂、抗老荆、增粘剂相同,按9.5%的SBS配制情况下测定的数据,从上表中可以看出星型SBS不适宜用于生产装修胶粘型,791的苯乙烯(s)厂r二烯(B)相对含量 为40/60,1401(燕LIJ产)30/70。前者为优,从分子量大小方面来考虑,星型的SBS分子量太大,太大浸润能力不好,溶液容易分层。

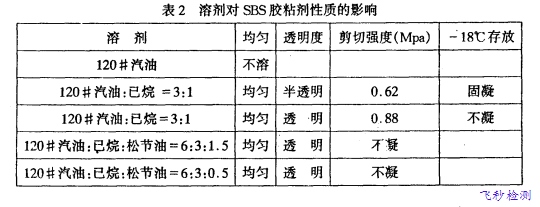

SBS胶粘剂主要由热塑性弹性体SBS,增粘树脂,防老剂和溶剂组成,其中SBS和增粘剂可混以认为是无毒的,我们选用防老剂1010用量仅 0.5%,且不易挥发,不足以为成为SBS胶的毒源。要使产品成为绿色产品,关键是在溶剂的选择上。根据高分子溶液热力学理论,8值相近则相溶(8为溶解度参数)跹阿91的8值为8.7,因此 8值在8.0一lO之间的溶剂体系都对SBS溶懈。 综合考察溶解性、毒性、干燥速度、经济比、胶液 性能等,我们选择120#汽油,已烷,松节油三元体系,其比例为:6:3:O.5。



实验中发现松节油的加量合适,一方面能改进涂布性能,同时调节溶解系数值8,使溶解性解增加,增强了剪切强度。但如果加量过多则干燥时间太慢、不干、反而强度下降。



若只加入SBS做出来的胶液粘接强度很低,因要使胶液具有实际用途,很关键措施是加入其综增粘树脂。由于SBS为嵌段结构、分子两端为是塑料性能的聚苯乙烯(PS)。相中问为呈橡胶弹性的聚丁二烯(PB)相,两相不相容,微观上形成两相 体系。我们认为不同的嵌段可以用不同的树脂 来充填,使之相容,增粘树脂的使用品种有很多,如萜烯树脂,石油树脂、松香、210树脂、古马龙 树脂等,从大量的实验数据看出,混合树脂比使用单一树脂经济效果好。



通过以上工作,完成了该胶粘剂的配方分析。确定最后使用配方,SBSl00Phr古马龙2040Phr、松香40Phr、抗老剂1Phr、促进剂5Phr、增塑荆0.5Phr、混合溶剂740Phr。拉伸剪切强度Mpal.03,无苯类物质检出,粘度550cp。飞秒检测认为产品性能优越,同时是无毒,无苯,无污染的绿色环保产品。

[返回列表]
上一篇:抗生素标准检测及方法
下一篇:检测PVC树脂中抗静电剂的作用
关于我们 | 服务领域 | 服务项目 | 技术资料 | 成功案例 | 新闻动态 | 客服中心 | 网站地图
Copyright © 2016 杭州柘大飞秒检测技术有限公司 All Rights Reserved 浙ICP备16020696号-1

浙公网安备 33010602006612号
