简体中文English

新闻动态

您当前位置:首页 >> 新闻动态 >> 新闻动态
非金属矿物填料成分分析
发布时间: 2020-1-9 17:10:09     发布人: 飞秒检测



在造纸行业中非金属矿物以及其超细加工和改性产品的应用,不但可以降低造纸成本,也可改善纸张性能,甚至有时能赋予纸张新的功能。在经济逐渐转型向高科技领域的大背景下,非金属矿物的应用将逐步向超细化、功能化、高性能和复合化方向发展,改性非金属矿物材料产品将不断产生,应用于造纸行业将不断完善。

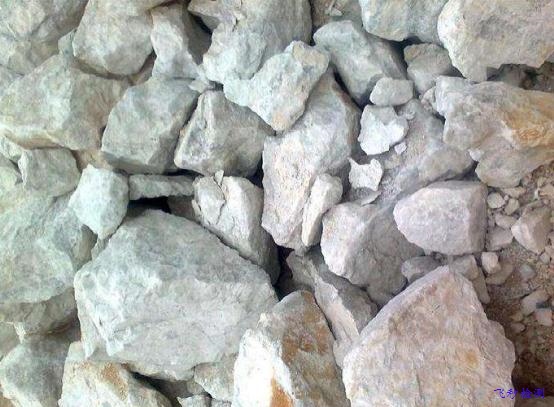

下面飞秒小编为大家介绍几种典型的非金属矿物填料

1、碳酸钙

碳酸钙应用于造纸行业中具有诸多优点,如具有较高的白度、透气性强、磨蚀性低、松厚性和耐久性好、增强了纸张的柔软性和不透明度、提高了油墨的吸收性能等。

碳酸钙分为轻质碳酸钙和重质碳酸钙。其中,轻质碳酸钙是用化学加工方法沉淀制得;重质碳酸钙是用机械方法直接粉碎天然方解石、白垩和石灰石等制得。碳酸钙是造纸工业的重要传统填料之一,未经改性处理的碳酸钙与纸浆纤维的相容性和结合力差,留着率低,容易造成材料界面缺陷,降低纸张的机械强度。

重质碳酸钙填料主要用于除卷烟纸、过滤纸和特种低定量信息用纸外的印刷纸、广告用纸、办公用纸、书写纸等。轻质碳酸钙的质量比重质碳酸钙更好,它的粒子细、多孔、粒径分布窄,具有粒度细、白度高、价格低、起泡性低和印刷适应性好等优点,非常适合用做造纸填料,可以基本满足纸张印刷和光学性能要求,故有些高档纸中填料开始使用轻质碳酸钙。

2、高岭土

高岭土在造纸工业中主要应用于造纸填料和表面涂布的颜料,其特性对造纸生产可操作性及成纸质量有很大的影响。





高岭土族矿物有珍珠石、迪开石、高岭石和埃洛石四种。其中,珍珠石很少出现,仅偶见于酸性凝灰岩蚀变形成的高岭土中。珍珠石、迪开石和高岭石的化学分子式均为Al4[Si4O10](OH)8,它们是一种多变体。埃洛石则是一种含层间水的高岭石,成分为Al4[Si4O10](OH)8·2~4H2O。不同矿床中的高岭土成分差异很大,一般高岭土的化学成分为:SiO243%~77%,Al2O316%~39%,Fe2O30.06%~3.15%,TiO20.03%~0.7%,K2O+Na2O0.01%~7%,烧失量2.50%~18%。高岭土通常为致密块状、土状或角砾状,颜色呈白色,具有可塑性和黏结性、高耐火度和烧结度、良好的化学稳定性和绝缘性。

3、滑石

滑石是造纸工业最传统的矿物粉体之一,主要用于造纸填料,少量用于造纸树脂(黏性物)控制剂和涂料颜料。滑石能使纸张光滑、加重、增强对印刷油墨和颜料的吸附能力。经超细加工后,滑石粉还具有良好的吸附性和覆盖性。

滑石是一种层状结构硅酸盐矿物,化学分子式为Mg3[Si4O10](OH)2,其理论化学组成为:SiO263.47%,MgO31.68%,H2O4.75%。滑石属于一种变质矿物,由镁的岩石在富含硅的高温热液作用下,渐变为水合硅酸镁。滑石是目前已知最软的硅酸盐矿物,硬度为1,机械加工性能好。原矿呈叶片状或致密块状集合体,颜色一般为白色,微带浅黄、浅褐色,珍珠光泽,具有良好的润滑性、耐火性、抗酸碱性、电绝缘性和化学稳定性,密度为2.7~2.8g/cm3。

4、硅灰石

硅灰石粉体白度较高,界面性能和吸附性能好,与纸浆纤维交织,形成网状结构,主要用于造纸工业中的填料,同时还可以部分代替植物纤维作为造纸原料使用。硅灰石改性方法主要有物理法和化学法。

硅灰石是一种三斜链状偏硅酸盐矿物,集合体呈片状、放射状和纤维状。硅灰石的化学分子式为Ca3Si3O9,其理论化学组成为:CaO48.3%,SiO251.7%,其中Ca有时被Fe、Mn、Mg等离子部分置换而呈类质同象体。硅灰石的颜色白中带灰,玻璃-珍珠光泽,硬度为4.5~5.0,密度为2.78~2.91g/cm3,热膨胀系数6.5×10-6K-1,吸湿性<4%,熔点1544℃,与盐酸加热煮沸后可产生絮状硅胶,烧失量低,有良好的助熔性、热稳定性和化学稳定性。







5、膨润土

膨润土作为一种水解膨胀性黏性矿物,通常作为造纸工业中的助滤剂和造纸污水处理吸附剂使用。

膨润土是一种主要由蒙脱石组成的黏土,具有典型的片层结构。其化学分子式为(1/2Ca,Na)0.7(Al,Mg,Fe)4(Si,Al)8O20(OH)4·nH2O,其中Ca2+,Na+为可交换的阳离子。膨润土的主要化学成分为SiO2、Al2O3和H2O,其次为FeO、Fe2O3、CaO和Na2O等。膨润土原矿中,除蒙脱石外,还常伴有云母、沸石、石英和有机质等杂质,颜色呈白色、灰色、淡绿色和粉红色,具有极强的吸水性、分散性、悬浮性、电负性、阳离子交换性、黏结性和耐火性。

6、硅藻土

硅藻土在造纸领域的应用广泛,用作阻燃吸音纸(板)填料、油封纸(板)填料、卷烟纸填料、过滤纸(板)填充剂、除臭纸填充剂、吸水保鲜包装填料和装饰纸填料等。

硅藻土是一种以硅藻遗骸组成的岩石,硅藻含量大于80%,SiO2含量大于75%。硅藻土化学分子式为SiO2·nH2O,矿物成分主要由蛋白石及其变种组成,常伴有黏土类矿物(高岭石、水云母、蒙脱石等)和碎屑类矿物(石英、长石和碳酸盐等)。

硅藻土原矿颜色呈白色、灰白色、灰绿色、浅黄色或褐色,土状块体,多孔,孔径7~160nm,孔隙度达65%~92%。矿物质轻而软,硬度4.5~5.0,易研磨粉碎,具有极强吸附能力和释放负离子特性,密度1.9~2.3g/cm3,堆积密度0.32~0.85g/cm3,比表面积19~65m2/g,孔隙体积为0.45~0.98cm3/g。



飞秒检测检测是中国未知成分分析领域的领导者,与多加企业及教育机构进行合作,已具备未知物成分分析领域的丰富经验。公司拥有核磁NMR、FTIR红外、GC-MS、X荧光分析等现代化先进分析检测仪器,对物质进行精准化检测,含量在0.03%以上的物质,力保90%以上的成功率!







[返回列表]
上一篇:油条配方分析
下一篇:渗透剂成分分析
关于我们 | 服务领域 | 服务项目 | 技术资料 | 成功案例 | 新闻动态 | 客服中心 | 网站地图
Copyright © 2016 杭州柘大飞秒检测技术有限公司 All Rights Reserved 浙ICP备16020696号-1

浙公网安备 33010602006612号
